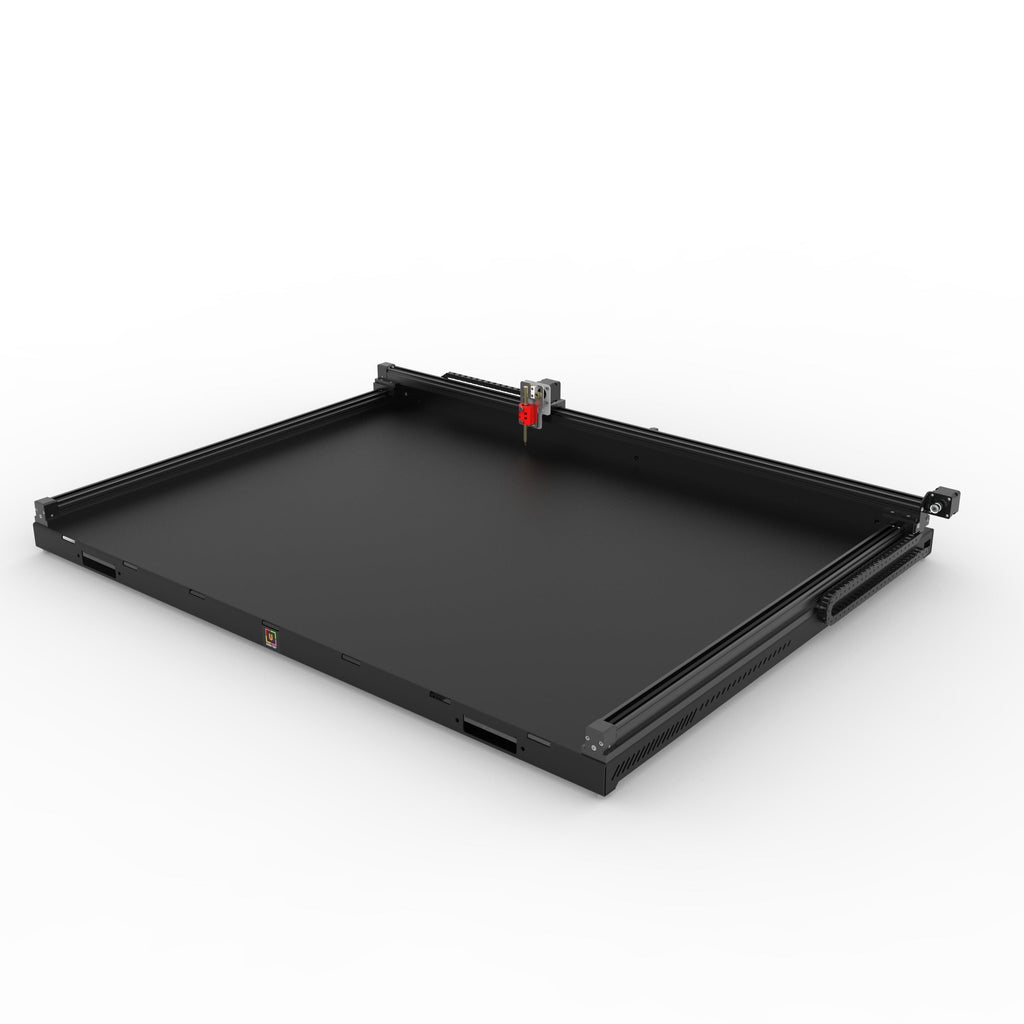

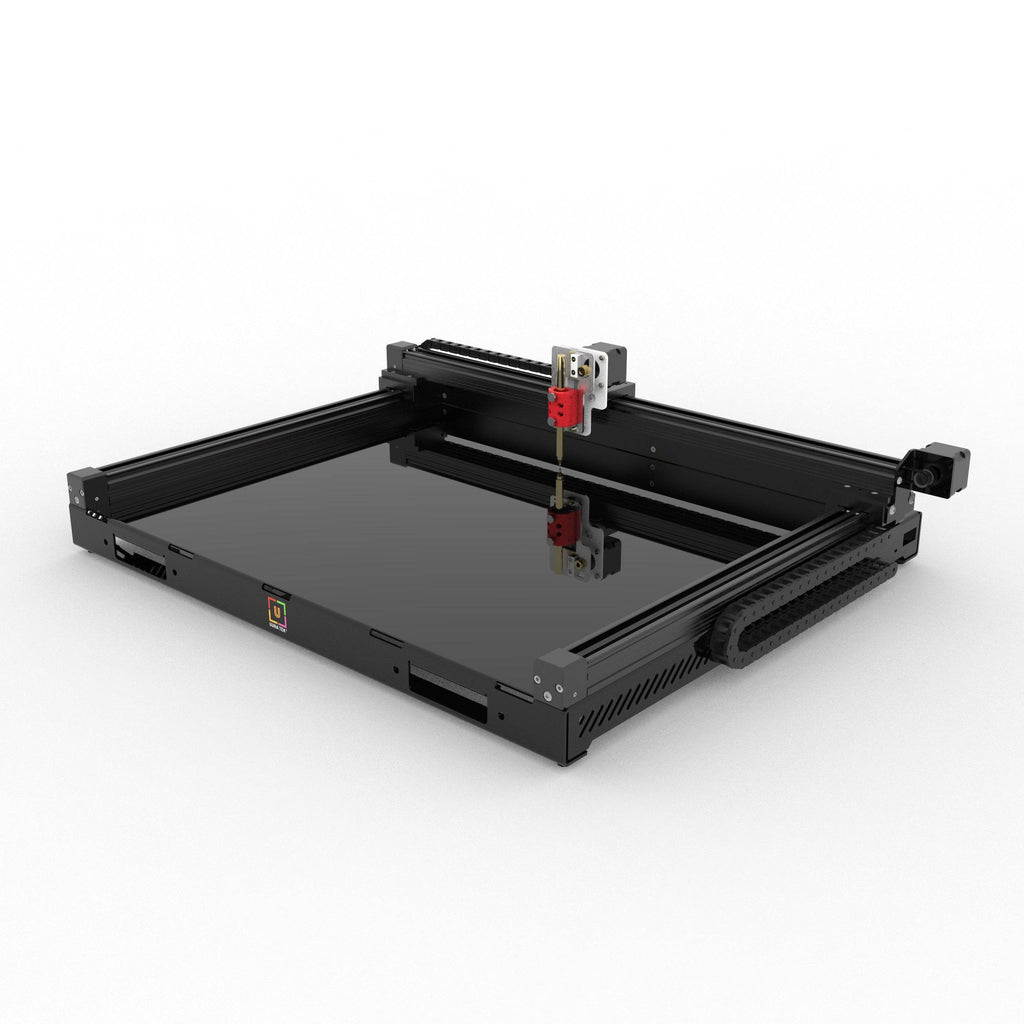

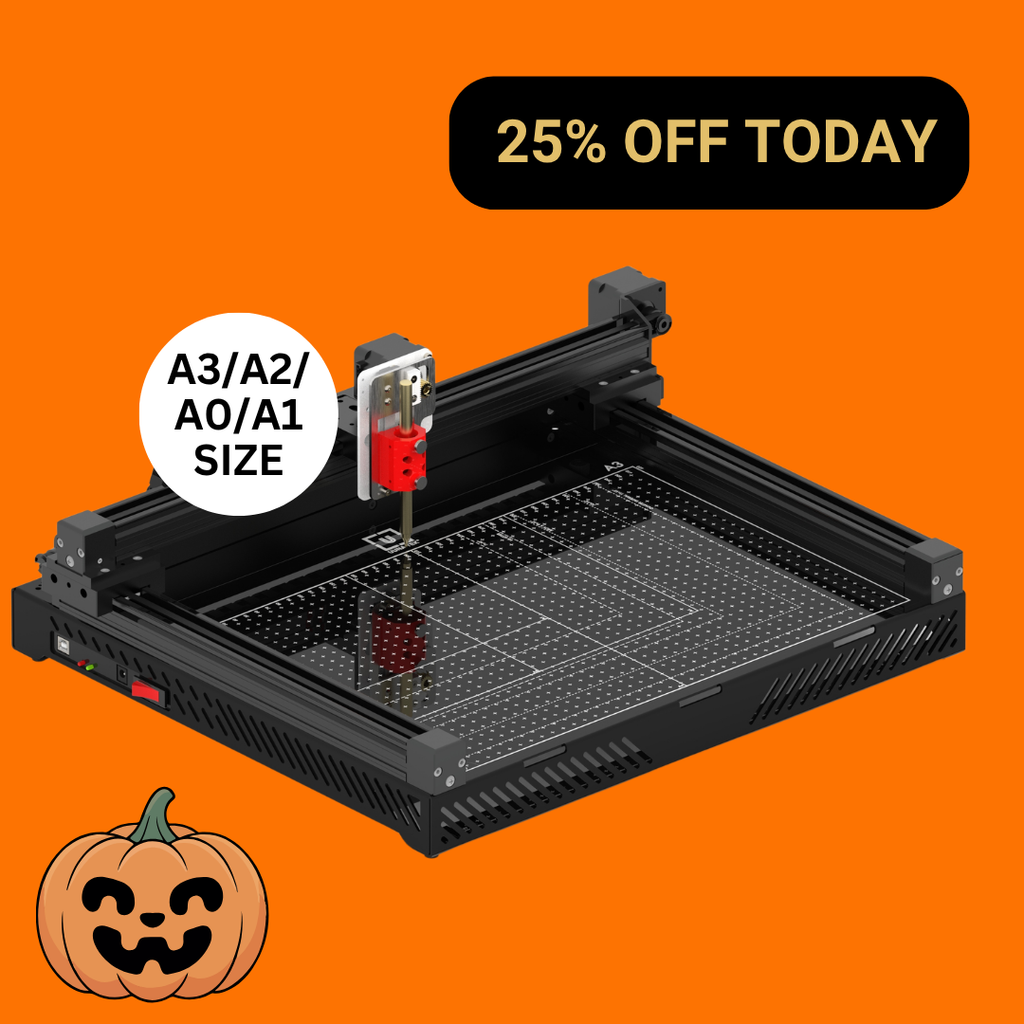

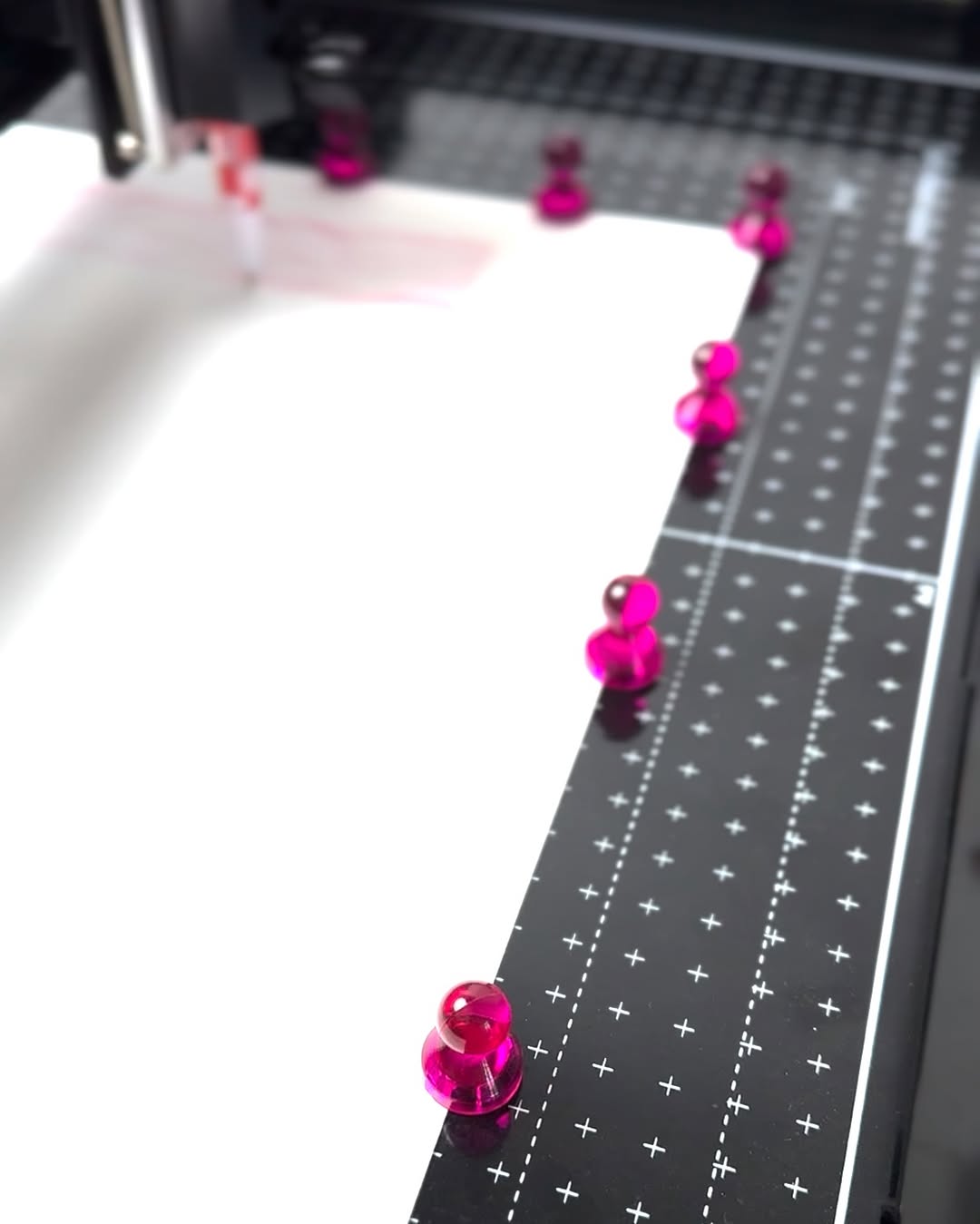

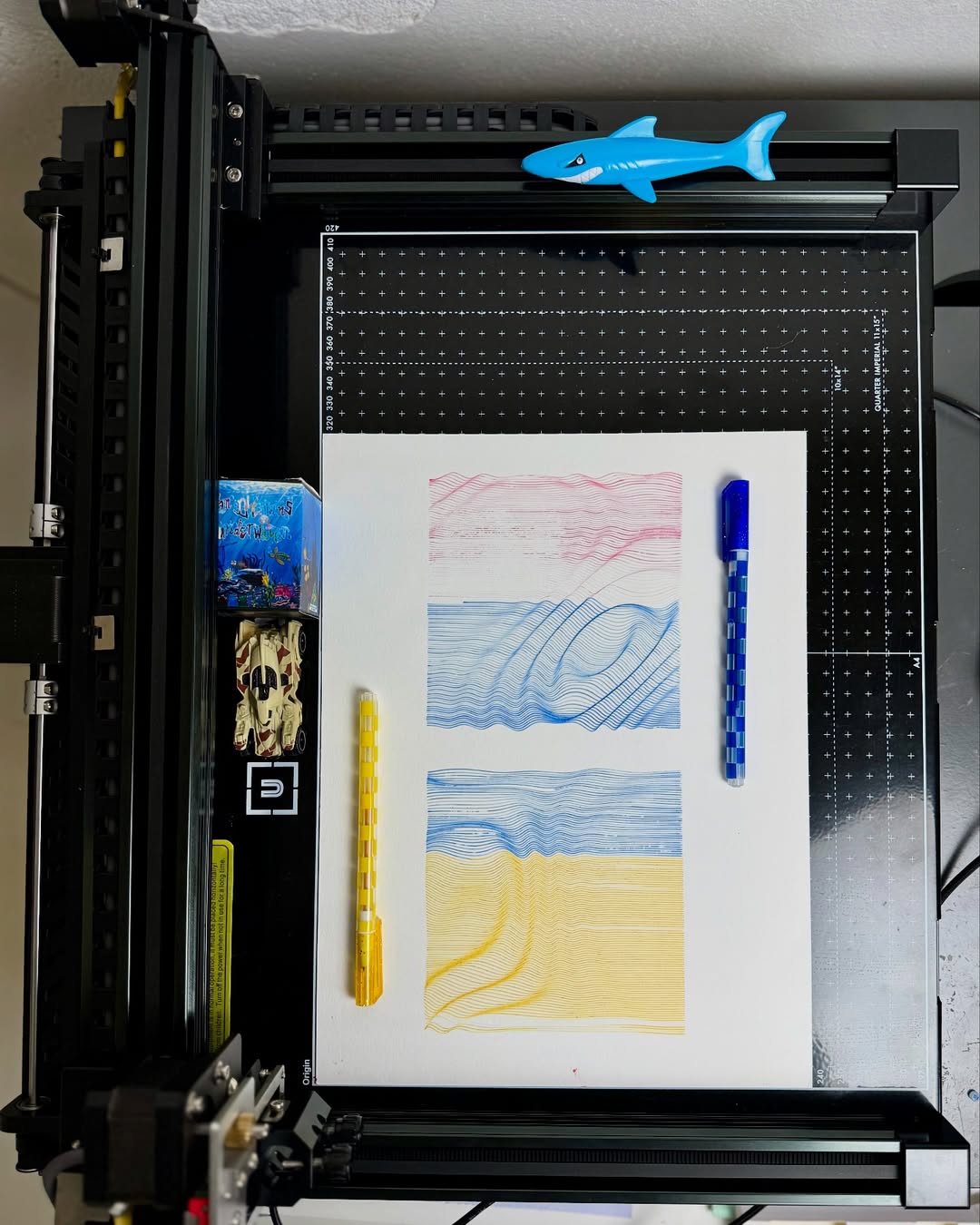

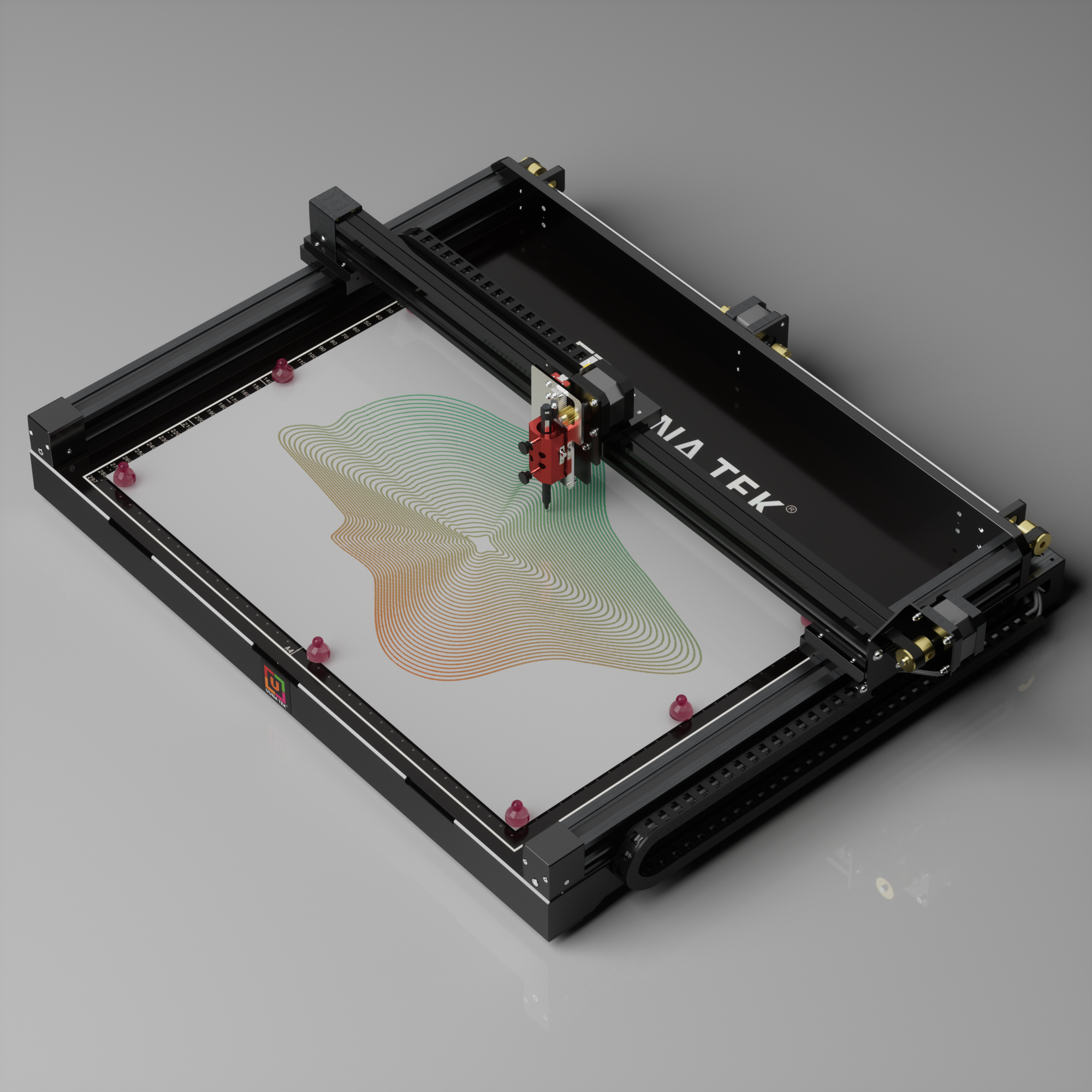

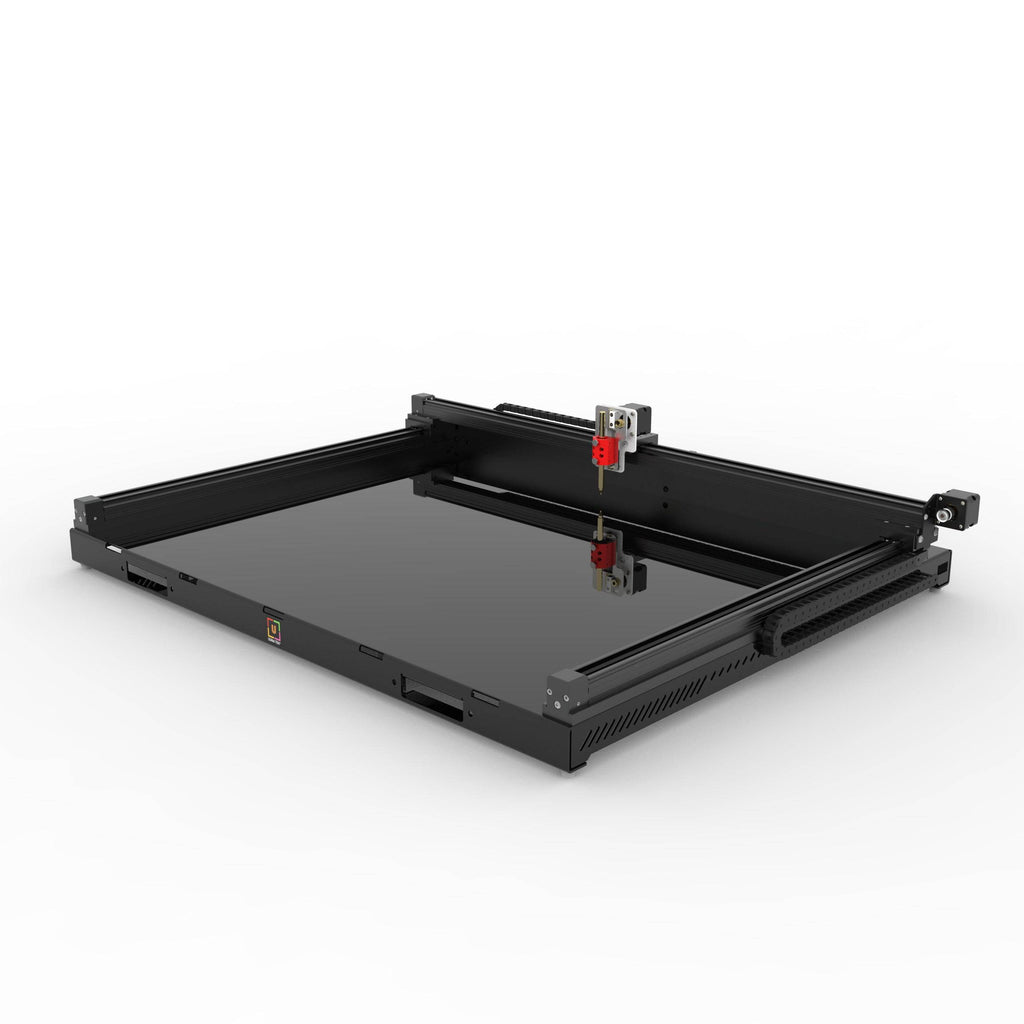

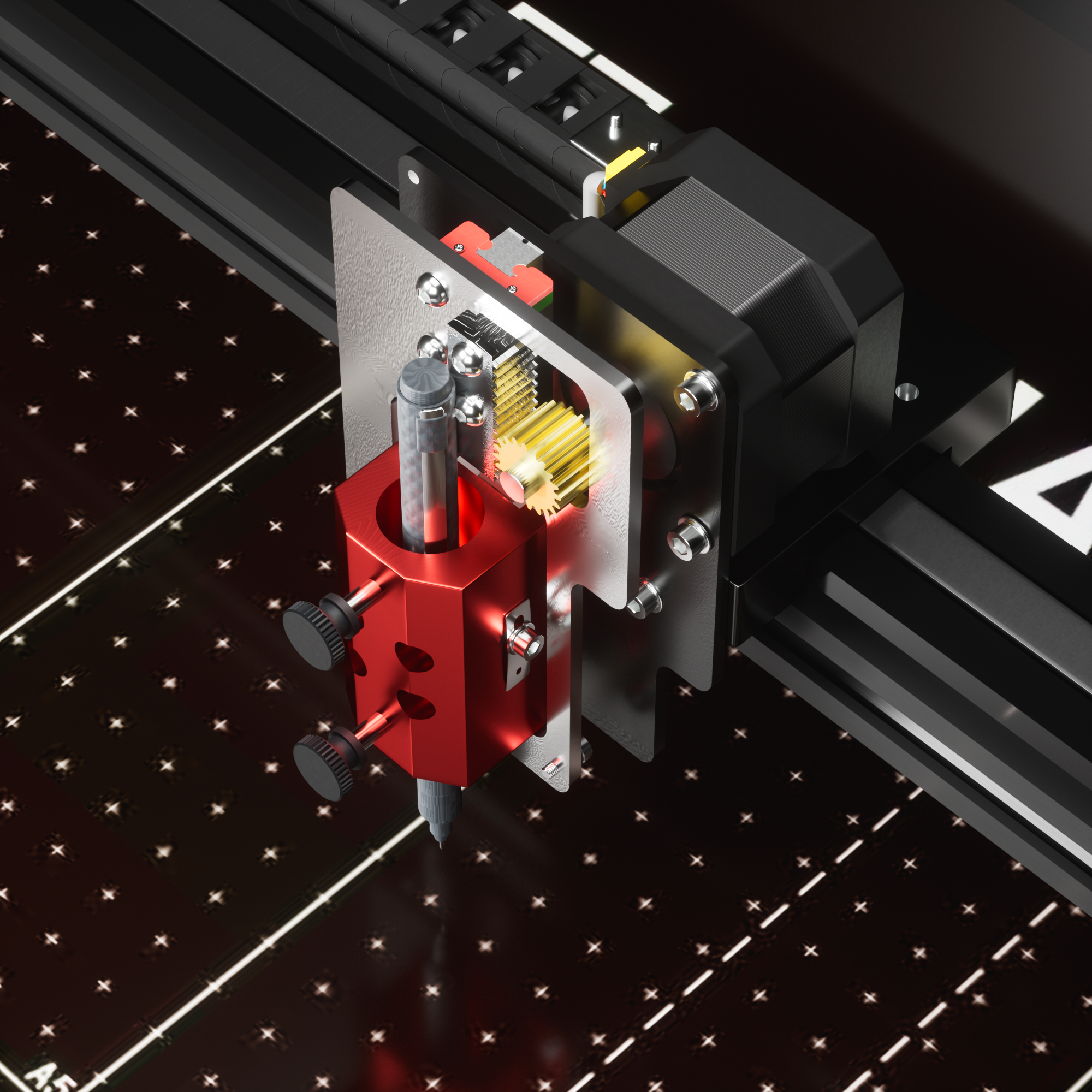

UUNA TEK 3.0 A3–A0 高精度CADペンプロッター 建築・エンジニアリング用
¥271,500 JPY
セール価格
¥271,500 JPY
通常価格
¥362,100 JPY
送料はチェックアウト時に計算されます。
UUNA TEK 3.0は建築家、エンジニア、工業デザイナー向けに設計されたプロフェッショナルグレードのCADペンプロッターです。±0.02mmまでの超高精度を実現し、技術図面、建築計画、エンジニアリングプレゼンテーションにおいて安定した再現性のある線の品質を保証します。A3、A2、A1、A0および最大4×2mのカスタム大型フォーマットに対応し、さまざまなプロジェクト規模に対応可能なスケーラブルなソリューションを提供します。
SVGおよびDXFファイルに完全対応し、CADワークフローにシームレスに統合されます。システムはGRBL制御ボード、DC 12–24V電源システム、高速動作最大20,000 mm/分を備えた堅牢な産業用構造を特徴としています。組み立て済みのオールインワン設計で設置不要、箱から出してすぐに使用可能です。WiFiおよびSDカードによるオフライン操作により、中断のない柔軟なワークフローを実現します。60dB以下の低騒音動作でスタジオやオフィス環境に適しており、プロフェッショナルな出力のために一貫したエンジニアリングレベルの精度を提供します。
動画は@によって作成されましたgen_iart

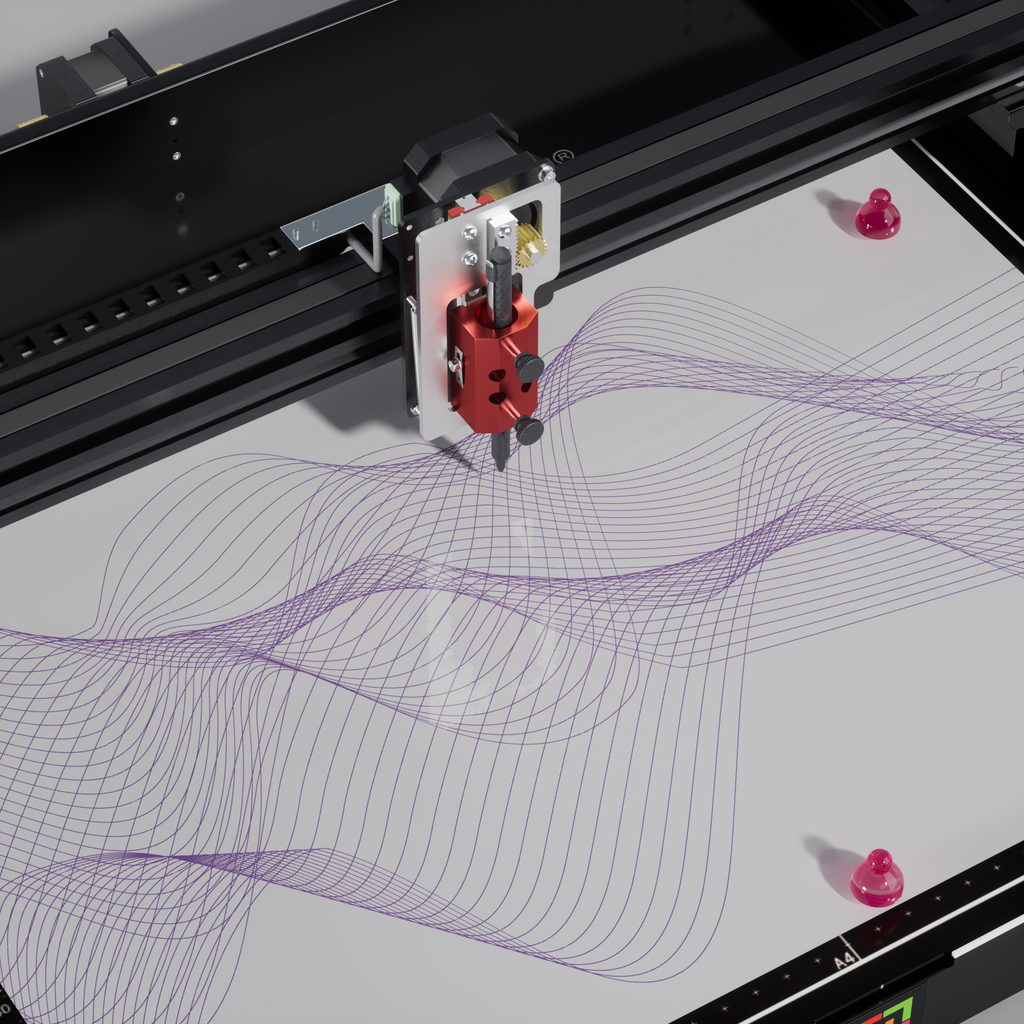

1. CADグレードの精密出力（すべての線を信頼）
プロの技術図面の精度を追求して設計されており、装飾的な出力には適していません。
- 最大±0.02mmの繰り返し位置決め精度（A3–A2）
- 大型フォーマット（A1–A0）で±0.05mmの精度
- 産業用グレードのモーションコントロールシステム
- 長時間のプロット作業でも累積ドリフトなし
👉 重要な価値：
すべての線が建築、機械、エンジニアリングの文書作成に十分信頼できる精度を持っています。

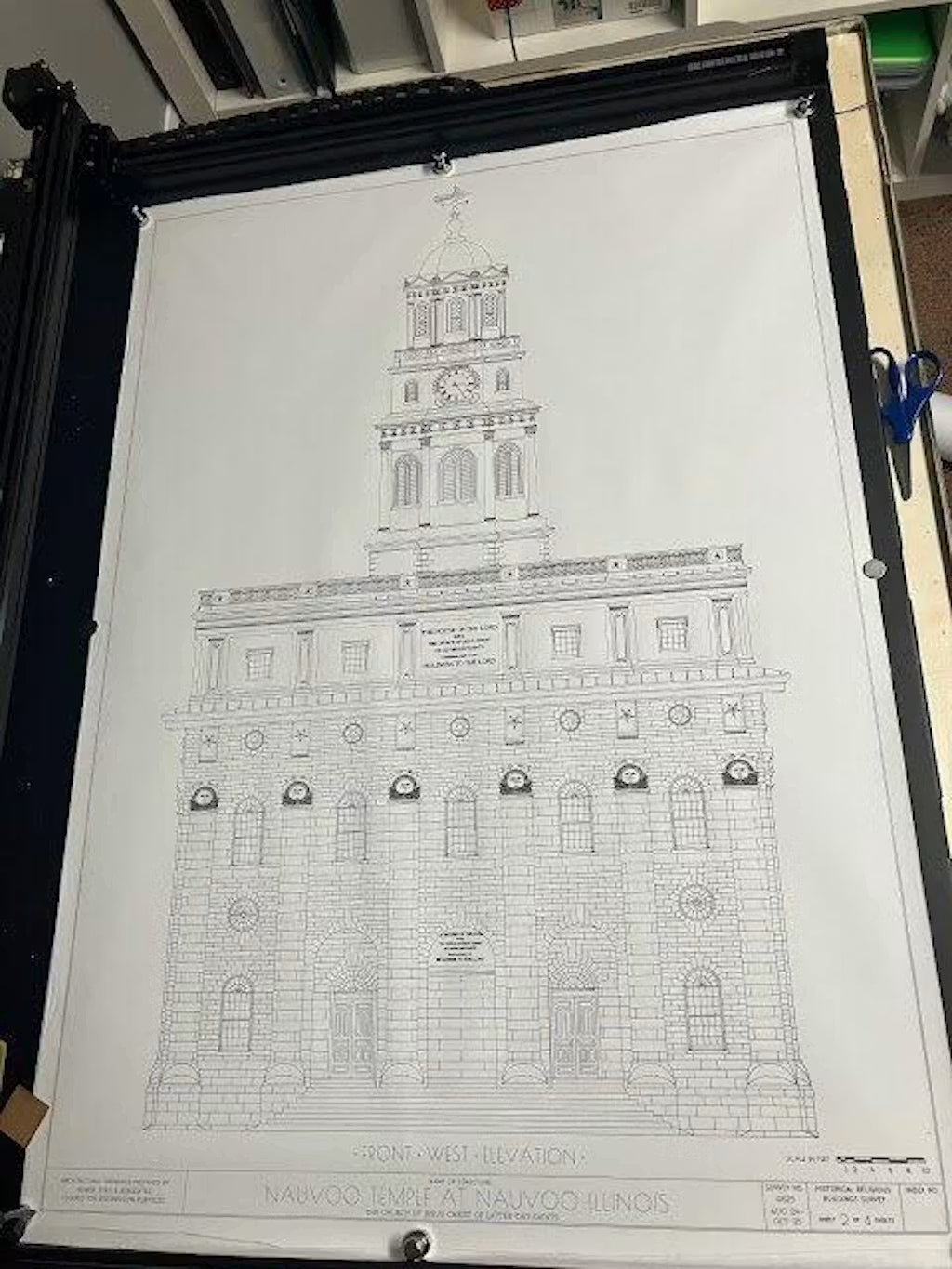

2. フルスケールのエンジニアリングフォーマット対応（A3からA0およびそれ以上）
下書きスケッチからプレゼンテーションレベルの図面まで、あらゆる用途に対応しています。
- A3 / A2 / A1 / A0 フォーマットに対応
- 最大4×2mのカスタム作業エリアまで拡張可能
- 建築ボード、エンジニアリングシート、展示パネルに最適
👉 コアバリュー：
CAD図面を任意のスケールで真の1:1物理出力に変換します。
3. シームレスなCADワークフロー統合（習慣の変更なし）
既存のデザイン環境と直接連携します。
- SVG / DXF標準フォーマットに対応
- AutoCAD、Rhino、Adobe Illustrator、Inkscapeと互換性あり
- Gコードおよびベクターパスベースの制御をサポート
- 画像からパスへの変換（JPG / PNG / PDF）
👉 コアバリュー：
デザインのワークフローを変える必要はありません—出力方法だけが変わります。

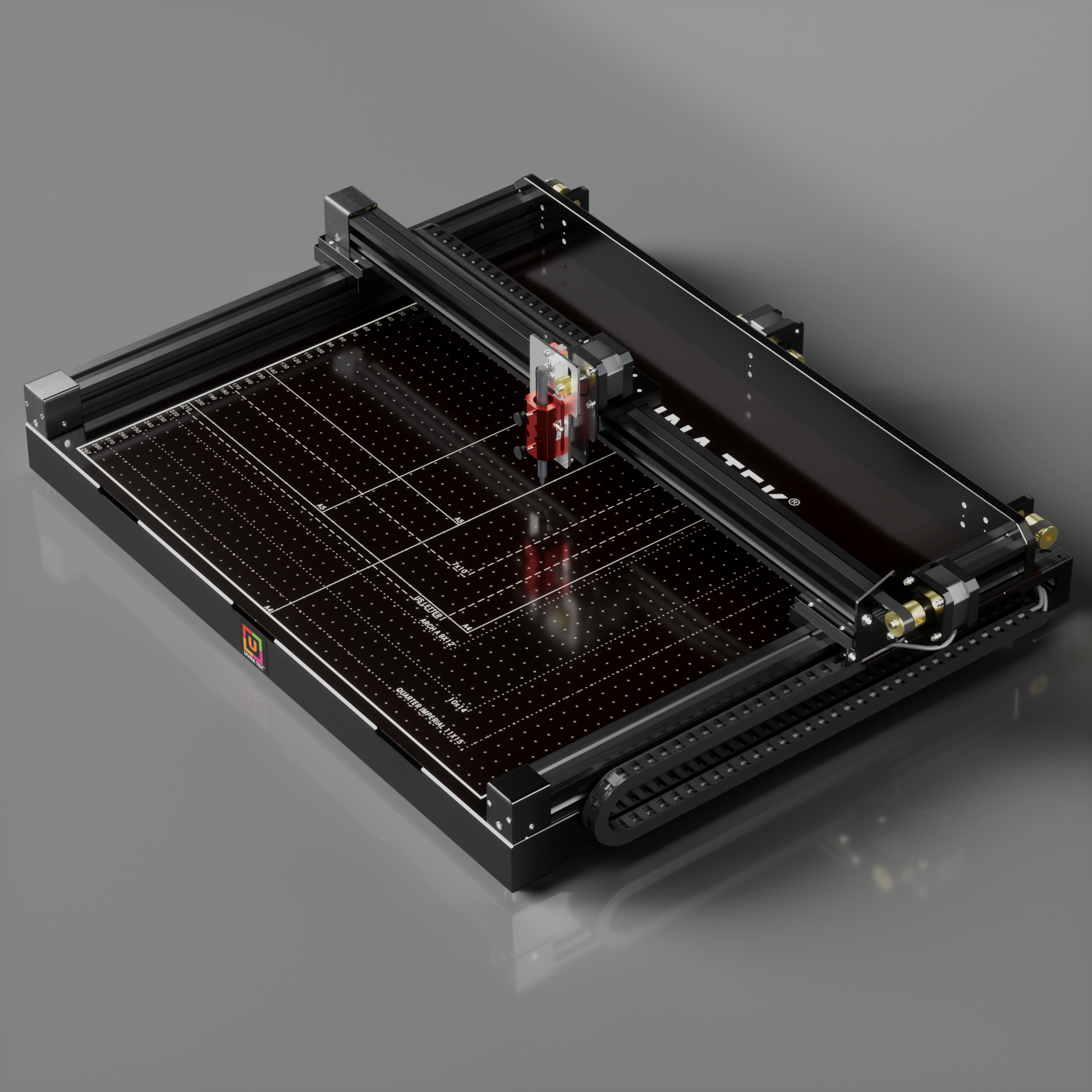

4. 長時間のエンジニアリング作業における産業の安定性
複雑で長時間の技術図面作成に対応する設計。

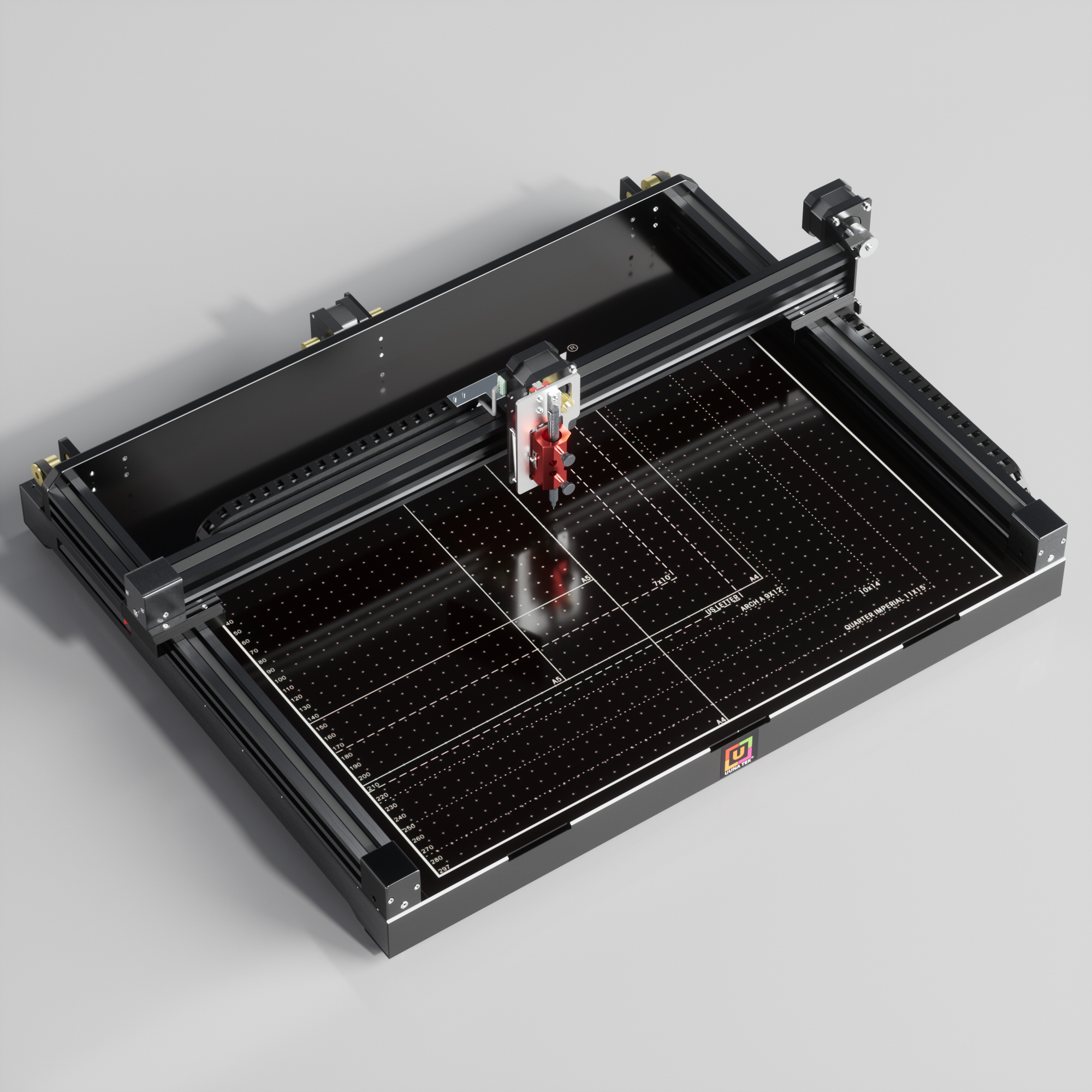

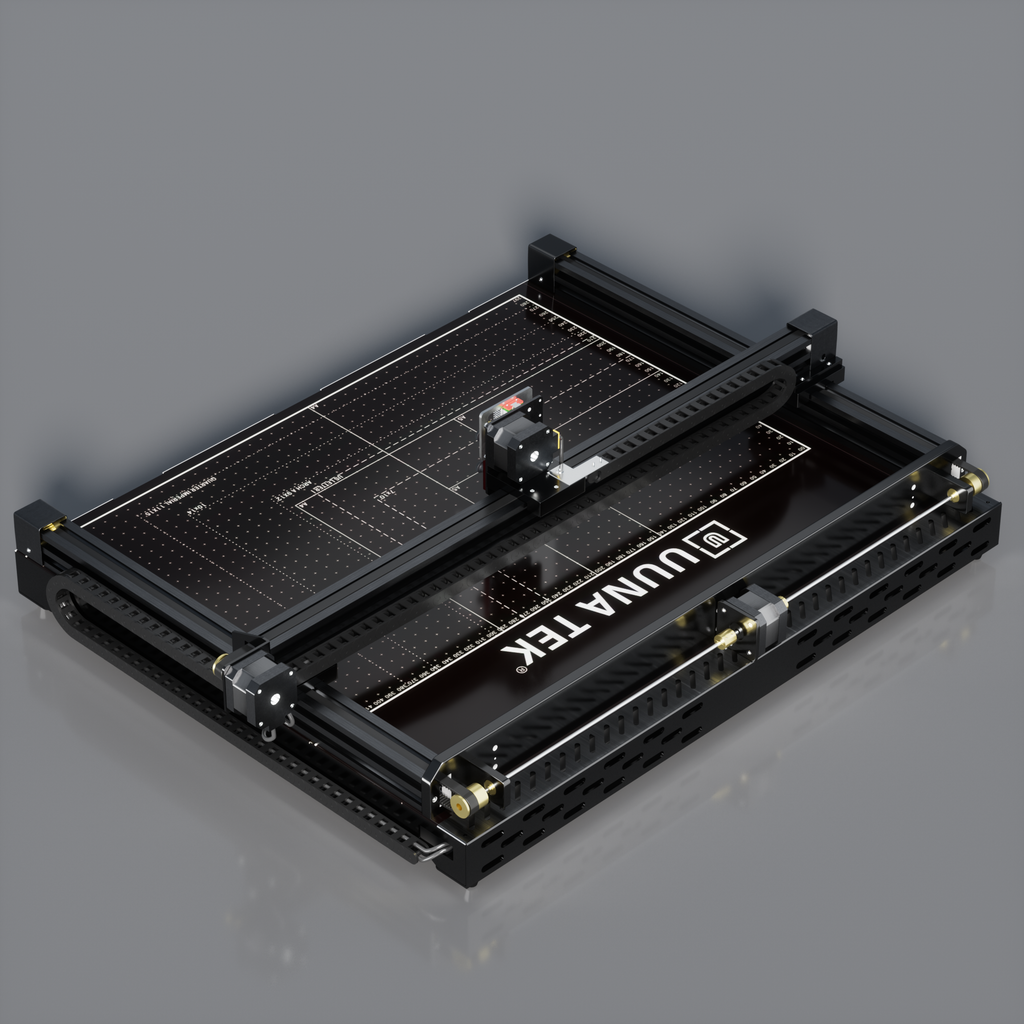

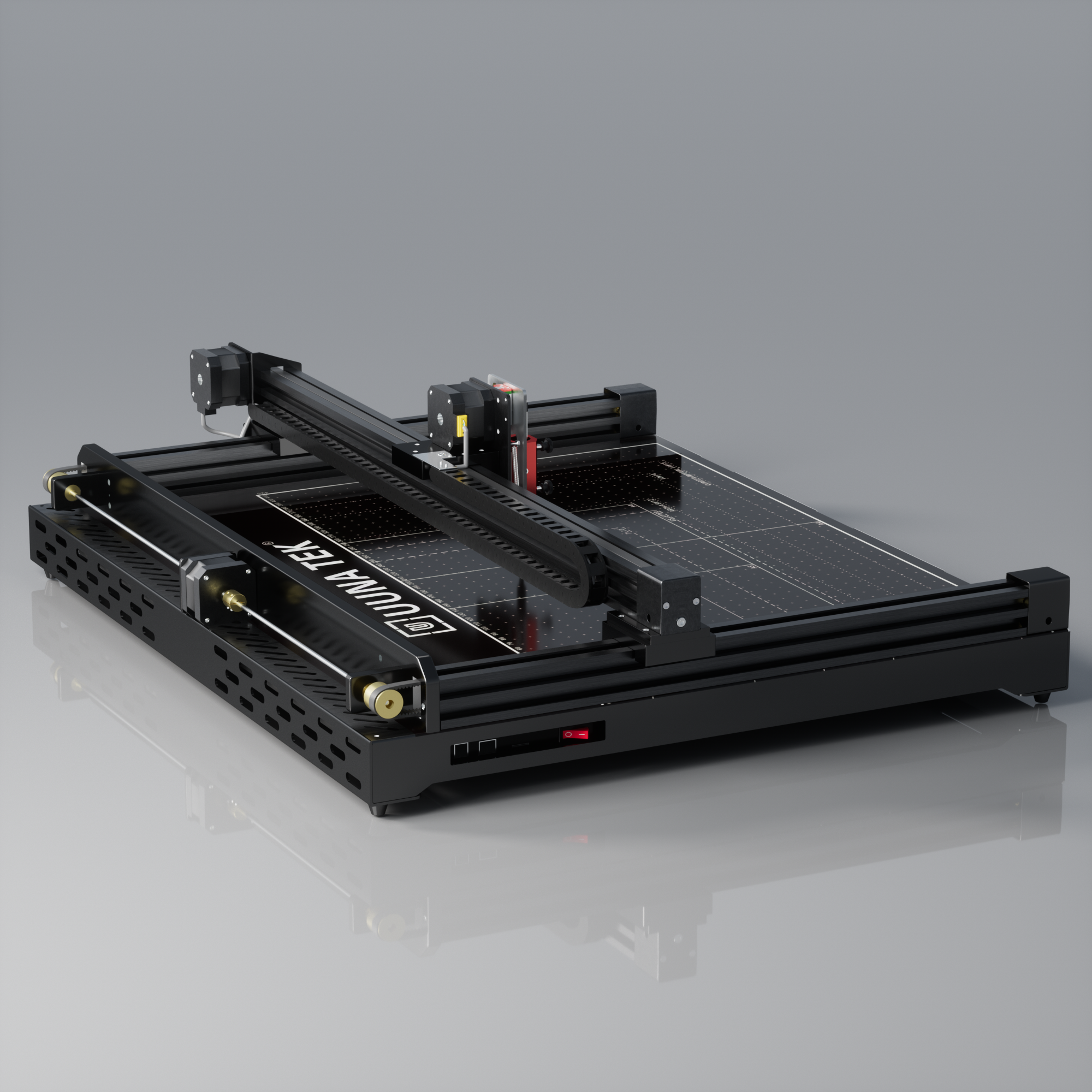

- 剛性の高いQ235鋼＋アルミニウム合金構造
- 高安定性のHフレーム機械システム
- 長時間の作業でもステップ飛ばしやずれなし
- 数十万のパスを持つ高密度ベクター図面を処理可能
👉 コアバリュー：
無人での全プロジェクトエンジニアリング出力にも信頼できる性能。
5. オフィス対応の産業用機械（工場専用機器ではありません）
プロフェッショナルな性能とワークスペースとの互換性。
- 低騒音動作（60dB未満）
- プラグアンドプレイ、インストール不要
- WiFi＋SDカードによるオフライン動作
- オフィス、スタジオ、大学に最適
👉 コアバリュー：
デザインオフィスに直接フィットする産業用性能。
6. デジタル設計から物理的な文書へ
CADと実際のプレゼンテーションのギャップを埋めます。
- CAD図面を物理的なエンジニアリングシートに変換
- プレゼンテーション用の建築ボードを作成
- 手書き風の技術注釈を可能に
- 印刷や手動マーキングへの依存を軽減
👉 コアバリュー：
設計コミュニケーションを物理的で明確、かつ具体的にします。
7. 高速で安定したプロッティングシステム
速度と精度のバランスの取れたパフォーマンス。
- 最大20,000 mm/分の移動速度（X/Y/Z）
- 複数の動作モード（高速／高精度／静音）
- ドリフトのない安定した長時間稼働性能
👉 コアバリュー：
生産に十分な速さ、エンジニアリングに十分な精度。
8. エンジニアに優しい制御システム（習得が容易）
実際のワークフローでの実用的な日常使用のために設計されています。
- ワイヤレスWiFi制御
- SDカード単独動作
- シンプルなソフトウェアワークフロー
- デザインツールとの簡単な統合
👉 コアバリュー：
操作にエンジニアリングの複雑さは不要です。
9. モジュラー工業デザイン（長期使用を想定）
メンテナンス、アップグレード、耐久性を考慮して設計されています。
- モジュラー機械構造
- 調整可能なベルトテンションシステム
- 工業用ドラッグチェーンケーブル保護
- 部品の交換とメンテナンスが簡単
👉 コアバリュー：
使い捨てではない、長期的なエンジニアリングツールです。
10. 多分野工学応用
1つのシステムで、複数の専門的な用途に対応。
- 建築図面（平面図、断面図、プレゼンテーションボード）
- 機械工学のCAD出力
- 工業製品設計のドキュメント作成
- 学術およびSTEAM教育
- 展示およびデザインコミュニケーションボード
👉 コアバリュー：
複数の工学分野に対応する単一プラットフォーム。
UUNA TEK 3.0 – Technical Specifications
🧱 Frame & Structure
| Frame Materials | Q235 carbon steel + aluminum alloy |
| Structure | Industrial-grade rigid frame, preassembled all-in-one design |
| Motion System | Rack & pinion + linear guide system |
🧠 Control System
| Motherboard | GRBL-based control board |
| G-code Support | Yes (UART protocol) |
| Connectivity | USB + WiFi + SD card offline mode |
⚡ Electrical Specifications
| Rated Voltage | DC 12V – 24V |
| Power Input | AC 110V – 230V |
| Power Output | DC 12V |
| Rated Power | 20W |
🎯 Precision & Performance
| Accuracy (A3–A2) | ±0.02 mm |
| Accuracy (A1–A0) | ±0.05 mm |
| Large Format Accuracy | ±0.1 mm |
| Pen Angle | 0° – 90° adjustable |
| Max Writing Thickness | 30 mm (up to 40 mm modified) |
📐 Working Area
| A3 | 420 × 297 mm |
| A2 | 594 × 420 mm |
| A1 | 841 × 594 mm |
| A0 | 1189 × 841 mm |

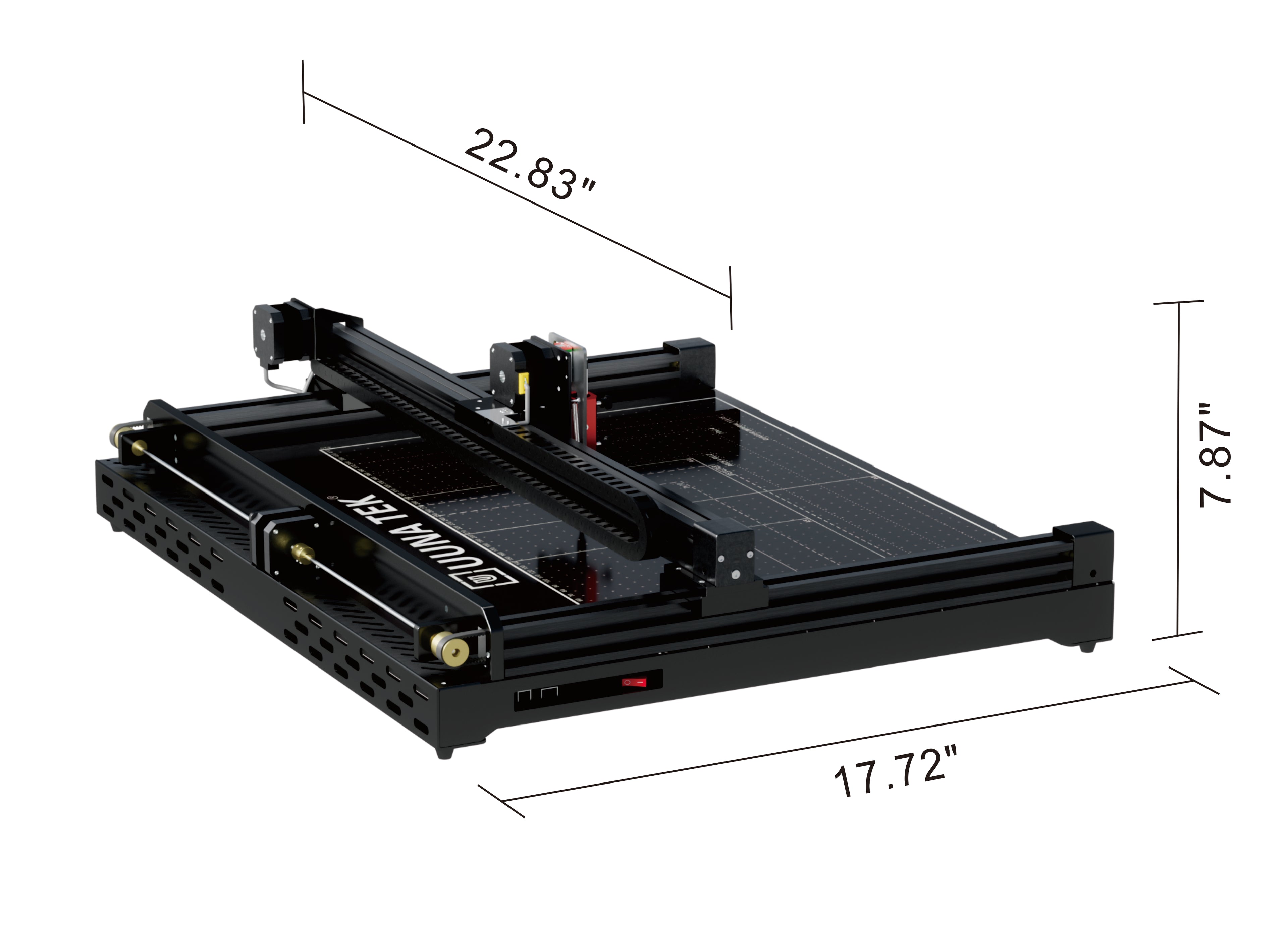

📦 Dimensions & Weight
| A3 | 575 × 450 × 194 mm / 11 kg |
| A2 | 758 × 580 × 194 mm / 17.5 kg |
| A1 | 1018 × 785 × 205 mm / 32 kg |
| A0 | 1366 × 1030 × 205 mm / 48 kg |
💻 Software & Formats
| Software | UUNA TEK Software, Inkscape, UGS, LightBurn, LaserGRBL |
| Input Formats | SVG, DXF, JPG, PNG, BMP, PDF |
| OS Support | Windows & macOS (Intel & Apple Silicon) |
⚙️ Motor System
| X Axis | 42 stepper motor |
| Y Axis | 42 / 57 stepper motor |
| Z Axis | 42 stepper motor |
🧱 Base Plate
|
Standard models (A0–A3): 2mm steel plate Large custom models (>2m): 8mm tempered glass |
よくある質問
1. これは建築図面用のCADプリンターの代わりになりますか？
はい。これはCAD図面のベクター出力ツール（SVG/DXFワークフロー）として広く使われています。
ただし、インクジェットのように印刷するわけではなく、多くの建築家がプレゼンテーションやコンセプトボード、展示会で好む物理的な線画を作成します。
2. 技術図面やエンジニアリングプランに対して、精度は十分ですか？
はい。±0.02mmの繰り返し位置決め精度（A3–A2範囲）まで対応しています。
これは以下に十分です：
- 建築の線画
- 機械図面
- 回路図
- 精密なアートワークの再現
3. 大判の建築図面（A1 / A0）に対応できますか？
はい。対応しています：
- A3 / A2 / A1 / A0
- 最大4×2mのカスタムサイズ
特に以下に便利です：
- 建設現場の図面
- 展示ボード
- 大判プレゼンテーション用プロット
4. AutoCAD、Rhino、Illustrator、Revitと互換性はありますか？
間接的には可能です。これはエクスポートされたベクターフォーマットを介して動作します：
- SVG（推奨）
- DXF（変換を経由）
- PDF（ベクター形式）
一般的なワークフロー：
CADソフトウェア → SVG/DXFをエクスポート → プロッターソフトウェア → 描画
5. A1またはA0の図面を完成させるのにどれくらい時間がかかりますか？
複雑さによります：
- シンプルな線画：30〜90分
- 詳細な建築図面：2〜8時間
- 非常に密度の高いアートワーク：10時間以上
Redditのユーザーは、プリンターより遅いが美的な仕上がりが評価されているとよく言及しています。
6. ペンの筆圧や異なる線の太さに対応していますか？
はい、間接的に対応しています：
- 複数のペンサイズをサポート
- Z軸の高さ調整可能（0～90°の角度制御）
- 圧力は機械的（デジタル圧力シミュレーションではありません）
線のバリエーションは以下に依存します：
- ペンの種類
- 速度設定
- 複数回の通過
7. 長時間の設計図作成作業でも安定していますか？
はい。長時間の稼働を想定して設計されています：
- 工業用グレードのレール
- 滑り止めラック＆ピニオンシステム
- ケーブルドラッグチェーン保護
- 熱安定性の高いモーター
多くのユーザーが数時間または一晩中のプロット作業を行っています。
8. コンピューターなしで動作しますか？
はい。
以下をサポートしています：
- SDカードのオフラインモード
- WiFiによるファイル送信（オプションモジュール）
これは、ワークショップ環境での重要な利点としてRedditでよく言及されています。
9. 設定とキャリブレーションはどのくらい難しいですか？
DIYプロッターと比較して：
- 完全に組み立て済み（機械的な組み立ては不要）
- 基本的なキャリブレーションが必要（ペンの高さ、原点、素材の位置合わせ）
ほとんどのユーザーの報告：
- 初期設定：30〜60分
- 習得期間：1〜3日
10. 建築家やエンジニアにとって、印刷サービスと比べて価値はありますか？
典型的なRedditの合意点：
- ✔ 反復的なデザイン作業に価値あり
- ✔ 物理的なプレゼンテーションやポートフォリオ作成に優れている
- ✔ スタジオ／ラボ／クリエイティブオフィスで役立つ
- ✘ 大量印刷やPDF提出のワークフローの代替にはならない
