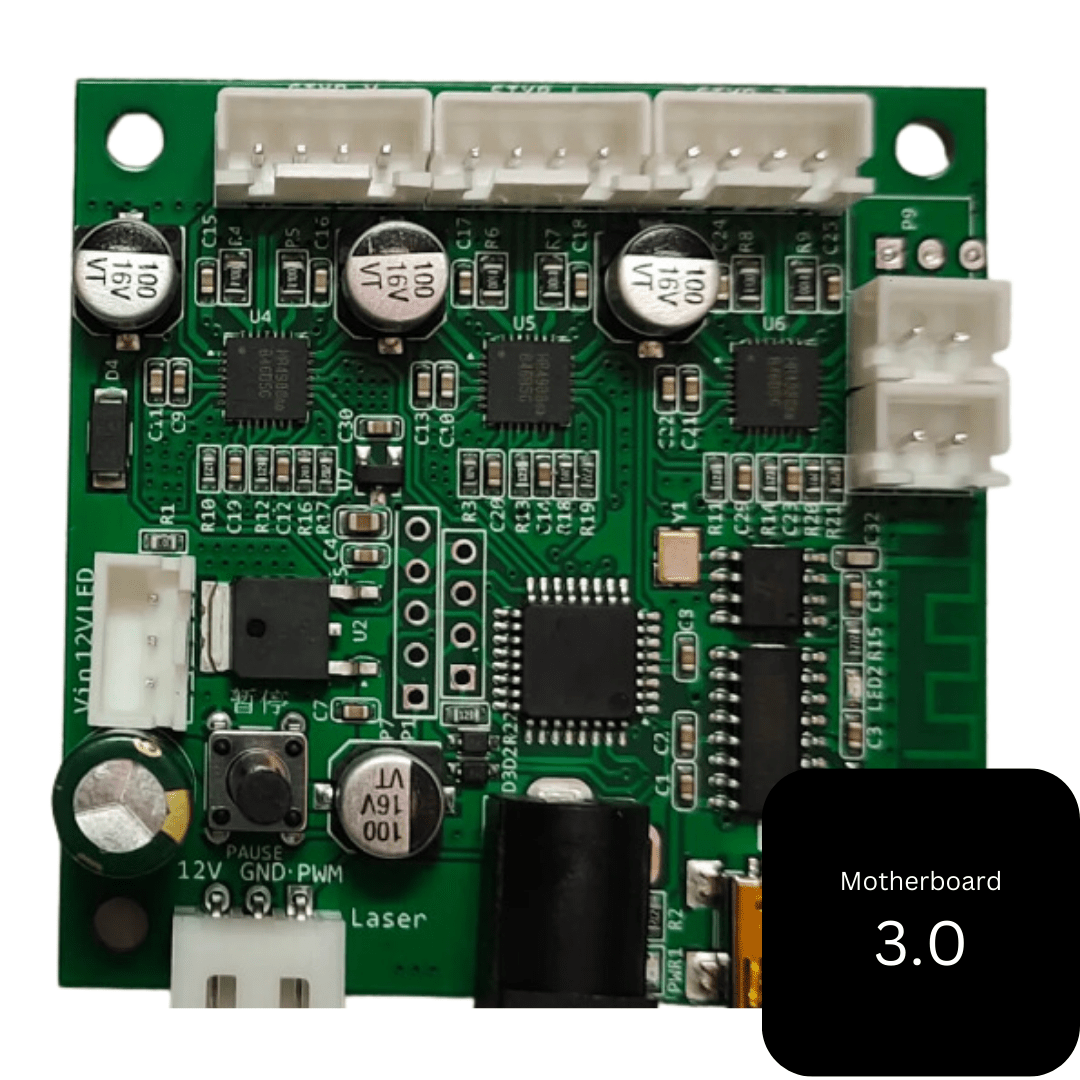

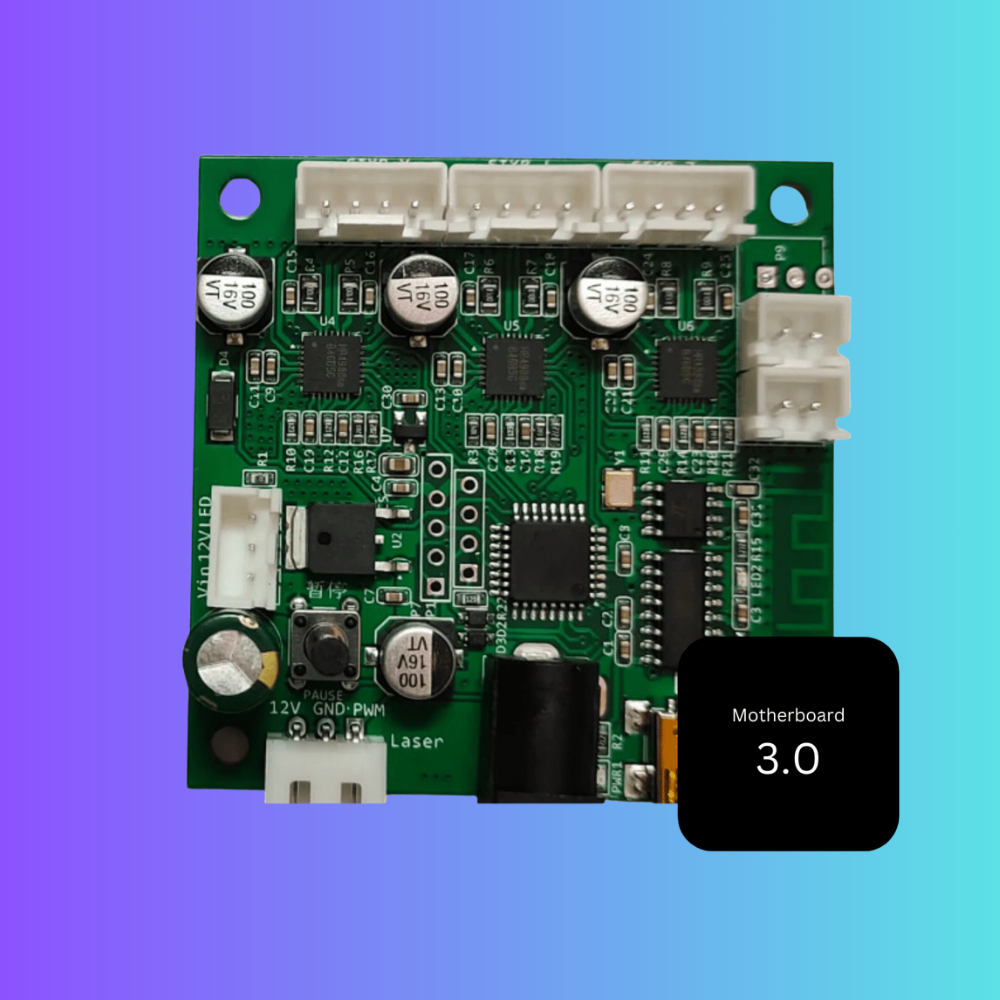

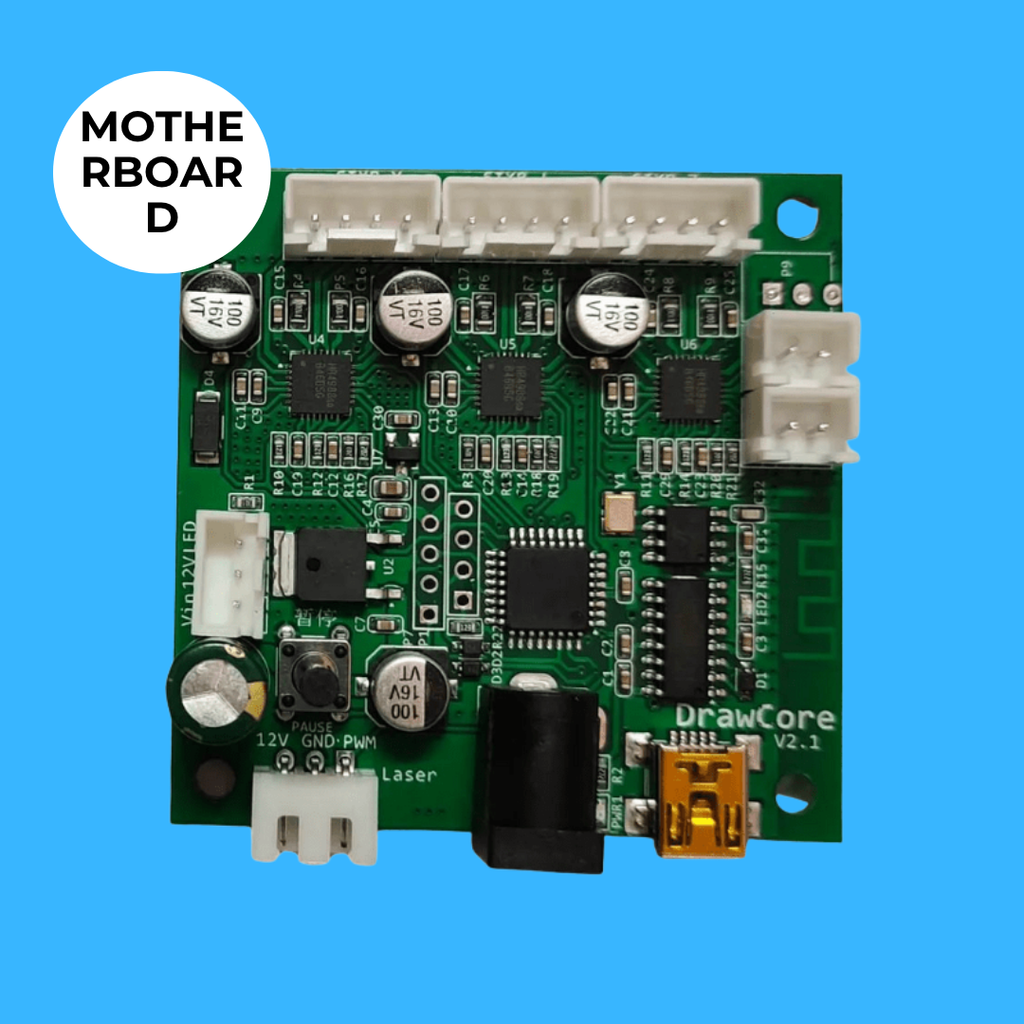

iDraw ペンプロッター用マザーボード – iDraw H/2.0/1.0/H SE用アップグレードコントローラーボード

iDraw 1.0、2.0、H、H SEシリーズ向けに設計された高性能ペンプロッター用マザーボードです。この先進的なiDrawペンプロッター用マザーボードは、統合ドライバー、プラグアンドプレイUSB対応、内蔵Bluetooth、強化された電源安定性を備えています。次世代のiDrawマザーボードとして、放熱性、安全保護、システム互換性を向上させ、よりスムーズで信頼性の高いプロッティング性能を実現します。

主な特徴

統合ドライバーアーキテクチャのアップグレード

このマザーボードはHR4988ドライバーモジュールを統合しており、外部ドライバーのインストールが不要です。安定したモーター制御をサポートし、上級ユーザーは必要に応じてTMC22xxなどのドライバーに交換可能です。旧バージョンと比較して、システム統合が大幅に向上し、ペンプロッターの配線の複雑さを軽減します。

プラグアンドプレイUSB対応

CH9340 USBチップを搭載したこのiDrawペンプロッター用マザーボードは、Windows 10以降、macOS、Linuxに対応し、追加のドライバーインストールが不要です。ユーザーは接続するだけで即座に作業を開始でき、初心者からプロまで作業効率を向上させ、セットアップ時間を短縮します。

強化された熱設計とPCB構造

アップグレードされた4層PCB構造は、旧来の2層設計に比べて優れた放熱性と電気的安定性を提供します。この改善により、長時間のプロッティング中も安定した性能を維持し、過熱リスクを低減し、ペンプロッター用マザーボードの寿命を延ばします。

内蔵Bluetooth統合

従来の外部Bluetoothモジュールが必要だったバージョンとは異なり、このアップグレード版iDrawマザーボードには内蔵Bluetoothチップが搭載されています。これにより、箱から出してすぐにワイヤレス接続が可能となり、より柔軟な制御オプションを提供し、システム内のハードウェアの煩雑さを軽減します。

高度な電源保護システム

マザーボードにはTVSダイオードと680uFコンデンサーが搭載されており、電源入力を安定化し電圧サージを防止します。これにより、敏感な電子部品を保護し、連続したペンプロッティングや描画作業における長期的な信頼性を大幅に向上させます。

仕様

• 製品タイプ：制御マザーボード / メインボード
• 対応機種：iDraw 1.0 / iDraw 2.0 / iDraw Hシリーズ / iDraw H SEシリーズ
• ドライバーチップ：統合HR4988（TMC22xxシリーズに交換可能）
• USBチップ：CH9340
• システム互換性：Windows 10以降、macOS、Linux（プラグアンドプレイ対応）
• Bluetooth：内蔵統合モジュール
• PCB構造：4層PCB（アップグレード版）
• 電源保護：TVSダイオード + 680uFコンデンサー
• 放熱性：強化された熱設計
• 旧バージョンとの比較：外部Bluetooth + CH340 + 2層PCB
• 機能：ペンプロッター / 手書き機のモーションコントロール
• 取り付け：直接交換用マザーボード

よくある質問トップ10

1. このペンプロッター用マザーボードは何に使われますか？
iDrawペンプロッターのメイン制御ボードで、モーターの動作、信号処理、システム操作を管理し、描画や手書き作業を行います。

2. このiDrawペンプロッター用マザーボードはすべてのモデルに対応していますか？
はい、iDraw 1.0、iDraw 2.0、iDraw H SEシリーズおよびiDraw Hシリーズの機種に対応しています。

3. このiDrawマザーボードを使うためにドライバーのインストールは必要ですか？
いいえ、CH9340 USBチップを使用しており、Windows 10以降、macOS、Linuxでドライバーのインストールは不要です。

4. このマザーボードのモータードライバーは交換できますか？
はい、統合されたHR4988ドライバーが搭載されていますが、上級ユーザーは必要に応じてTMC22xxシリーズのドライバーに交換可能です。

5. このマザーボードはBluetooth接続に対応していますか？
はい、2.0およびHシリーズ用マザーボードには内蔵Bluetoothチップが搭載されており、外部モジュールは不要です。

6. アップグレードされたPCB設計の利点は何ですか？
4層PCBは、旧来の2層基板に比べて放熱性、安定性、長期的な信頼性が向上しています。

7. このマザーボードにはどのような保護機能がありますか？
TVSダイオードと680uFコンデンサーを備え、電源サージから保護し電圧を安定化します。

8. このペンプロッター用マザーボードは取り付けやすいですか？
はい、対応するiDrawシステムの直接交換用ボードとして設計されており、簡単に取り付けられます。

9. 旧バージョンと新バージョンの違いは何ですか？
新バージョンはドライバー、Bluetooth、USB互換性が統合されているのに対し、旧バージョンは外部モジュールとドライバーが必要です。

10. なぜこのiDrawマザーボードのアップグレードを選ぶべきですか？
より高い安定性、プラグアンドプレイの使いやすさ、安全性の向上、ハードウェア設計のアップグレードにより、より信頼性の高いプロッティング性能を提供します。
