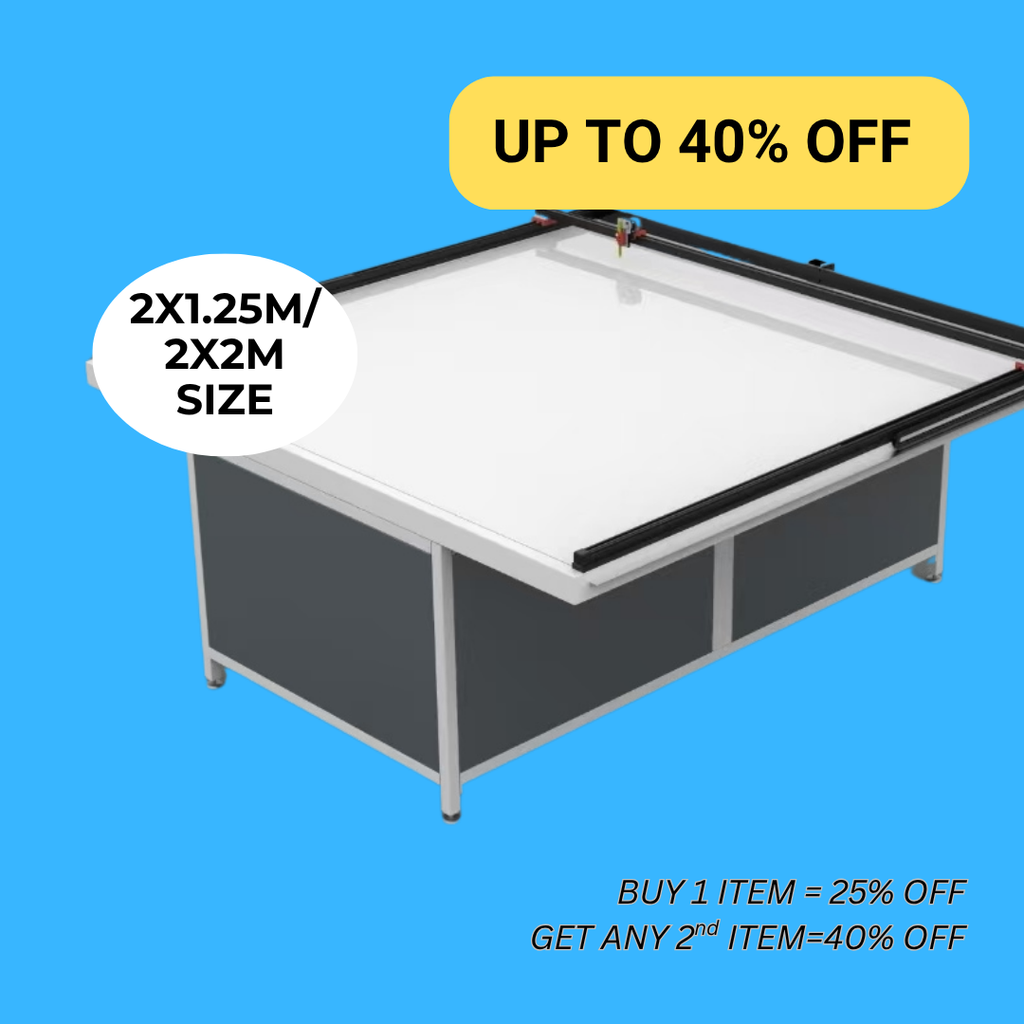

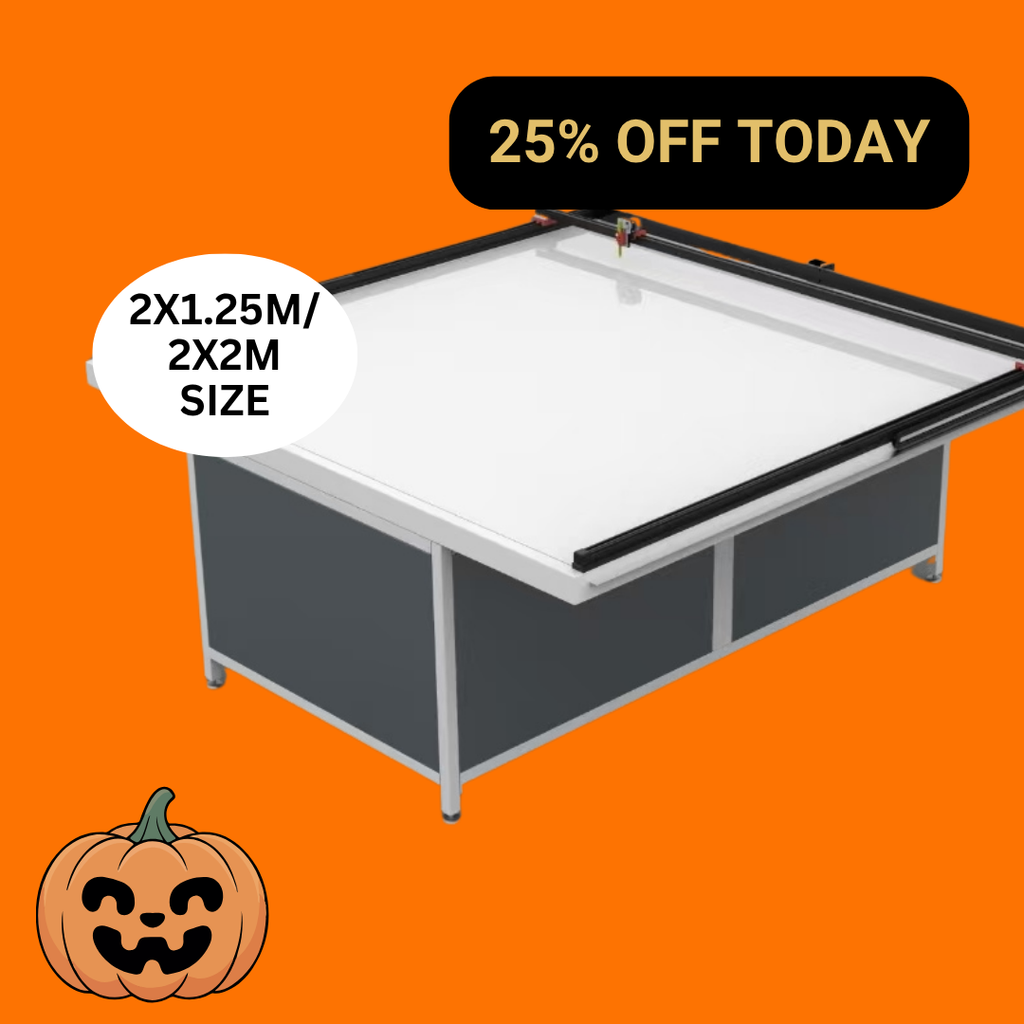

UUNA TEK 3.0 (2x1.25M / 2x2M) 組立済み産業用ペンプロッター＆重作業用製図テーブル 建築設計図、CAD製図、パッケージダイカット試作対応（WiFi＆SDカード対応）
2X1.25メートル / US
¥1,111,200 JPY
セール価格
¥1,111,200 JPY
通常価格
¥1,481,700 JPY
製品情報へスキップ
UUNA TEK 3.0 (2x1.25M / 2x2M) 組立済み産業用ペンプロッター＆重作業用製図テーブル 建築設計図、CAD製図、パッケージダイカット試作対応（WiFi＆SDカード対応）
¥1,111,200 JPY
セール価格
¥1,111,200 JPY
通常価格
¥1,481,700 JPY
送料はチェックアウト時に計算されます。
UUNA TEK 3.0 事前組立済み産業用オールインワンドラフティングテーブル＆高精度ペンプロッター は、厳密な建築製図、精密なエンジニアリング図面、正確な産業用パッケージプロトタイピングのために特別に設計された企業向けソリューションです。
標準プリンターの制限を排除し、この頑丈なシステムは 2x1.25メートルから2x2メートルまで の大判出力に対応し、シームレスな設計図の作成と1:1スケールのダイカット型検証に最適なツールです。Q235炭素鋼とアルミニウム合金のフレームで戦車のように頑丈に作られており、広大な範囲で±0.1mmの繰り返し精度を実現します。
重い木箱に完全組立済みで出荷され、箱から出してすぐにプロのワークフローに統合可能なUUNA TEK 3.0は、絶対的な機械精度、低騒音レベル（<60dB）、信頼性の高いデュアル接続（WiFi＆SDカード）で設計からプロトタイプまでのパイプラインを最適化します。
1. 絶対的な工学的精度（最大±0.02mm）
厳格な産業基準に対応して設計されたUUNA TEK 3.0は、Z軸ステッピングモーターとダイレクトドライブのラック＆ピニオン機構を搭載し、繰り返し位置決め精度は±0.02mmに達します。二重バッファ付きのスプリング式適応ペンホルダーと調整可能な同期ベルトテンショナーと組み合わせることで、微細な歪みや凹凸のある素材上でも、複雑なCAD設計図や精密なダイカット構造寸法を一切の線ずれなく、鮮明で高精度なベクターラインに完璧に変換します。
2. シームレスな2メートルの広大な作業エリア
従来のA3/A0デスクトッププロッターの物理的制約やスケーリング誤差を解消します。2x1.25Mから2x2Mまで（最大4x2Mまでカスタマイズ可能）という広大で連続した作業ベッドを提供し、建築家、都市計画者、パッケージデザイナーが1:1の実物大構造図面や大規模な段ボールレイアウトを一度のシームレスな出力で作成できるため、面倒な手動での分割やテープ貼りの必要が完全になくなります。
3. 産業用グレードの「戦車のような」信頼性
厳しい高頻度の商業環境向けに鍛造されたシャーシは、耐久性の高いQ235炭素鋼とアルミニウム合金フレームと、大型モデルには超安定の8mm強化ガラス製ベースプレートを組み合わせ、機械的共振を完全に排除しています。プロ仕様のドラッグチェーンケーブル管理システムを装備し、最大1,500万回の曲げに耐える設計で、忙しい製図機関や試作工房の週7日連続の過酷な生産要求に耐えられるよう作られています。
4. 組み立て不要のターンキー・ワークフロー統合
100％事前組み立ておよび工場校正済みのシステムで、梱包された状態で安全に届き、箱から出してすぐに展開可能です。最大40mmの材料厚に対応する高クリアランス設計（重いチップボード、フォームボード、構造用ブランクに最適）を特徴とし、現在のセットアップにシームレスに統合できます。WiFiとSDカードによる二重接続により、ワイヤレスまたは完全にスタンドアロンの非同期プロットが可能で、チームの主要な作業ステーションを完全に空けておけます。
5. 静音動作（60dB未満）による4段階速度最適化
GRBLボードと高トルクステッピングモーターを搭載したこのシステムは、4つの最適化された機械プロファイルを提供します。高速検証用のブレイジングハイスピードモード（最大20,000 mm/分）や、加速度を抑えて狭いダイカットの折り目やアークで完璧な幾何学的精度を維持する専用のカーブ／ドローモード（12,000 mm/分）などがあります。カスタム鋳造アルミニウム製の静音レールと自己潤滑性エンジニアリングプラスチック製ラックを採用し、動作音は60dB以下に抑えられており、静かな建築スタジオにも溶け込み、プロの集中を妨げません。
6. シームレスなクロスプラットフォームおよび産業用ソフトウェア互換性
WindowsとmacOSの両方に完全対応しており、このプロッターはユニバーサルGコードとシリアルポートUartプロトコルをネイティブに解釈します。Inkscape、UGS、LightBurnなどの高度なエンジニアリングおよびベクターツールとシームレスに連携し、DXF、SVG、PDFなどの業界標準フォーマットを受け入れます。設計およびエンジニアリングチームは、既存のファイルエクスポート習慣を変えることなく、好みのCADワークフローから直接出力できます。
UUNA TEK 3.0 (Large Format) – Technical Specifications
🧱 Frame & Structure
| Frame Materials | Q235 carbon steel + aluminum alloy (Oxidized and polished premium surfaces) |
| Structure | Industrial-grade rigid frame, preassembled all-in-one design (No installation required) |
| Motion System | Direct-drive Z-axis rack and pinion, cast aluminum silent rails, CNC-customized high-precision sliders, and synchronous belt tensioner |
| Cable Management | Heavy-duty drag chain routing (withstands up to 15 million bends) |
| Acoustic Level | Low noise, less than 60dB (Equipped with replaceable self-lubricating engineering plastic racks) |
🧠 Control System
| Motherboard | GRBL-Board |
| G-code Support | Yes (Serial port UART protocol) |
| Connectivity | USB Cable + WiFi Module Option + SD Memory Card (Supports offline standalone mode) |
⚡ Electrical Specifications
| Rated Voltage | DC 12V – DC 24V |
| Power Adapter Input | AC 110V – AC 230V |
| Power Adapter Output | DC 12V (12V 3A / 24V 2A) |
| Rated Power | 20W |
🎯 Precision & Performance
| Large Format Accuracy | ±0.1 mm |
| Pen Angle Flexibility | 0° – 90° adjustable support |
| Pen Holder Compatibility | Dual-buffer pen holder, supports any technical pen tool within 17.5mm width |
| Max Material Thickness | 30 mm (up to 40 mm with factory modification) |
📐 Industrial Working Area
| 2X1.25M Format Area | 2000 × 1250 mm (78.7 × 49.2 inch) |
| 2X2M Format Area | 2000 × 2000 mm (78.7 × 78.7 inch) |
| Custom Oversized Formats | Customizable up to 4000 × 2000 mm (4X2M) |
📦 Packaging & Shipping
| Logistics Protection | Shipped securely in professional, heavy-duty industrial protective wooden crate packaging to prevent mechanical misalignment during transit. |
🚀 Kinematic Speed Profiles
| Operation Profile | Max Moving Speed (mm/min) | Max Acceleration (mm/s²) |
|---|---|---|
| 1. High-Speed Mode (Drafting Verification) | X: 20000 | Y: 20000 | Z: 20000 | X: 6000 | Y: 2000 | Z: 4000 |
| 2. Standard Mode (Default Production) | X: 15000 | Y: 15000 | Z: 8000 | X: 2000 | Y: 2000 | Z: 2000 |
| 3. Drawing Mode (High Arc/Diecut Accuracy) | X: 12000 | Y: 12000 | Z: 12000 | X: 500 | Y: 500 | Z: 2000 |
| 4. Silence Mode (Acoustic Sensitive Space) | X: 10000 | Y: 10000 | Z: 8000 | X: 1000 | Y: 1000 | Z: 1000 |
💻 Software & Formats
| Recommended Software | UUNA TEK 3.0 Custom Software (Supports free font inputs & geometric deformations) |
| Industrial Software Compatibility | Inkscape, UGS (Universal Gcode Sender), LightBurn, LaserGRBL |
| Vector & Graphic Inputs | SVG, DXF, PDF, JPG, PNG, BMP |
| OS Environment | Windows and macOS Fully Supported |
⚙️ Motor System
| X Axis | 42 stepper motor |
| Y Axis | 42 / 57 high-torque stepper motor |
| Z Axis | 42 stepper motor |
| Environmental Limits | Operating Temperature Range: -20°C to 55°C ; Customizable limit switches supported |
🧱 Base Plate Material & Structural Substrate
| • Heavy Industrial Large Formats (2X1.25M, 2X2M, and above): Upgraded to an ultra-stable, heavy-duty 8mm tempered glass base plate by default to eliminate mechanical deflection and ensure perfect zero-gap alignment across the massive working area. |
📦 Standard Commercial Package Inclusions
|
UUNA TEK 3.0 Industrial Pen Plotter Machine × 1 Accessory Kit × 1 (Includes: 1X power adapter set, 1X professional data cable, 1X acrylic auxiliary regulator calibration board) |
よくある質問
1. これは建築図面用のCADプリンターの代わりになりますか？
はい。これはCAD図面のベクター出力ツール（SVG/DXFワークフロー）として広く使われています。
ただし、インクジェットのように印刷するわけではなく、多くの建築家がプレゼンテーションやコンセプトボード、展示会で好む物理的な線画を作成します。
2. 技術図面やエンジニアリングプランに対して、精度は十分ですか？
はい。±0.02mmの繰り返し位置決め精度（A3–A2範囲）まで対応しています。
これは以下に十分です：
- 建築の線画
- 機械図面
- 回路図
- 精密なアートワークの再現
3. 大判の建築図面（A1 / A0）に対応できますか？
はい。対応しています：
- A3 / A2 / A1 / A0
- 最大4×2mのカスタムサイズ
特に以下に便利です：
- 建設現場の図面
- 展示ボード
- 大判プレゼンテーション用プロット
4. AutoCAD、Rhino、Illustrator、Revitと互換性はありますか？
間接的には可能です。これはエクスポートされたベクターフォーマットを介して動作します：
- SVG（推奨）
- DXF（変換を経由）
- PDF（ベクター形式）
一般的なワークフロー：
CADソフトウェア → SVG/DXFをエクスポート → プロッターソフトウェア → 描画
5. A1またはA0の図面を完成させるのにどれくらい時間がかかりますか？
複雑さによります：
- シンプルな線画：30〜90分
- 詳細な建築図面：2〜8時間
- 非常に密度の高いアートワーク：10時間以上
Redditのユーザーは、プリンターより遅いが美的な仕上がりが評価されているとよく言及しています。
6. ペンの筆圧や異なる線の太さに対応していますか？
はい、間接的に対応しています：
- 複数のペンサイズをサポート
- Z軸の高さ調整可能（0～90°の角度制御）
- 圧力は機械的（デジタル圧力シミュレーションではありません）
線のバリエーションは以下に依存します：
- ペンの種類
- 速度設定
- 複数回の通過
7. 長時間の設計図作成作業でも安定していますか？
はい。長時間の稼働を想定して設計されています：
- 工業用グレードのレール
- 滑り止めラック＆ピニオンシステム
- ケーブルドラッグチェーン保護
- 熱安定性の高いモーター
多くのユーザーが数時間または一晩中のプロット作業を行っています。
8. コンピューターなしで動作しますか？
はい。
以下をサポートしています：
- SDカードのオフラインモード
- WiFiによるファイル送信（オプションモジュール）
これは、ワークショップ環境での重要な利点としてRedditでよく言及されています。
9. 設定とキャリブレーションはどのくらい難しいですか？
DIYプロッターと比較して：
- 完全に組み立て済み（機械的な組み立ては不要）
- 基本的なキャリブレーションが必要（ペンの高さ、原点、素材の位置合わせ）
ほとんどのユーザーの報告：
- 初期設定：30〜60分
- 習得期間：1〜3日
10. 建築家やエンジニアにとって、印刷サービスと比べて価値はありますか？
典型的なRedditの合意点：
- ✔ 反復的なデザイン作業に価値あり
- ✔ 物理的なプレゼンテーションやポートフォリオ作成に優れている
- ✔ スタジオ／ラボ／クリエイティブオフィスで役立つ
- ✘ 大量印刷やPDF提出のワークフローの代替にはならない
