このガイドでは、画像をSVGファイルに変換し、すべてのiDrawペンプロッターでプロットするための準備方法を説明します。写真をSVGファイルに変換し、描画用に処理し、最終的にペンプロッターで画像を描く方法も学べます。
このワークフローは以下のユーザーに最適です：
- 写真をSVGファイルに変換してプロット
- ポートレートや画像をベクター線画に変換
- ペンプロッターシステムで画像を印刷・描画
ステップ1 - お気に入りの写真を選ぶ
変換したい任意の画像を選択して開始
- 好きな写真をダウンロードまたは撮影
- Photoshopやモバイルアプリで背景を除去
例のワークフロー：
- 透過PNG画像を検索（例：「Messi PNG」）
- 高解像度画像を直接PCにダウンロード
これによりSVG形式への変換時により良い品質が保証されます。
ステップ2 - 画像／写真をSVG形式に変換
オンライン変換ツールを使って画像をベクター形式に変換：
https://image.online-convert.com/convert-to-svg
手順：
- 「ファイルを選択」をクリックして画像をアップロード
- またはアップロードエリアにドラッグ＆ドロップ
- DropboxやGoogleドライブからアップロードも可能
- デフォルト設定を使用するか、必要に応じてパラメーターを調整
変換後：
- SVGファイルをコンピューターにダウンロード
- 白黒のベクター画像が得られます
ステップ3 - InkscapeでSVGを描画可能にする
1. SVGファイルを開く
Inkscapeで変換されたSVGファイルを開く
2. ページサイズを調整
- ファイル → ドキュメントのプロパティへ移動
- 必要に応じてページサイズをA4からA3に変更
- A4のiDrawマシンを使用する場合はデフォルトサイズのまま
3. 画像を中央に配置
画像をキャンバスの中央にドラッグ
4. ハッチフィルを適用
- 画像を選択
- 拡張機能 → Axidrawユーティリティ → ハッチフィルへ移動
5. ライブプレビューを有効にする
- 「ライブプレビュー」をチェック
- ハッチ間隔を0.800に設定
- 「適用」をクリック
6. 塗りとストロークを調整
- 再度画像を選択
- オブジェクト → 塗りとストロークへ移動
7. 線幅を設定
- ストロークスタイルパネルを開く
- 線幅を0.5ptに設定
この段階で画像は描画可能なベクターファイルとして完全に準備されています。
ステップ4 - iDrawペンプロッターで画像を印刷
これですべてのiDrawペンプロッターを使ってSVGアートワークを直接出力できます。
- 拡張機能 → iDraw 2.0 コントロールへ移動
- 「適用」をクリック
- アートワークの自動描画を開始
このステップでは実際のプロットが可能になり、SVGファイルから直接ペンプロッターで画像を描くことができます。

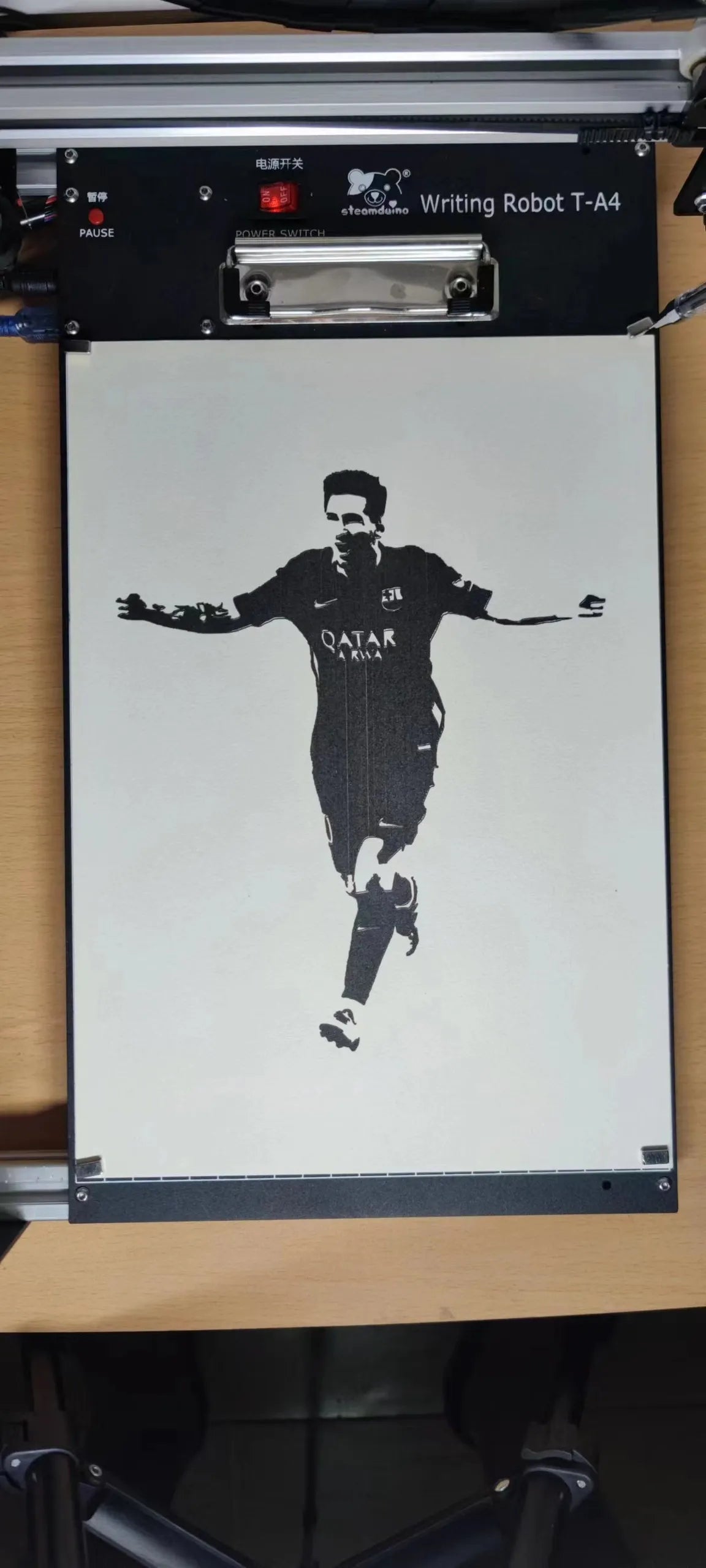

最終結果
すべてのステップを完了すると、以下が得られます：
- 変換されたベクターSVGアートワーク
- 処理された描画可能な線画
- iDrawマシンを使用した物理的なプロット画像
👉 このワークフローは、写真をSVGファイルに変換し、デジタル画像を実際のペンプロッティング出力に変換する最も簡単な方法の一つです。
